承受荷载主要靠负载扁钢，负载扁钢两端一定需有支撑梁。 |
对于一件板尺寸，负载扁钢尺寸数值再小均称“长度”，
横杆尺寸数值再大均称“宽度”，非俗称长宽概念。 |

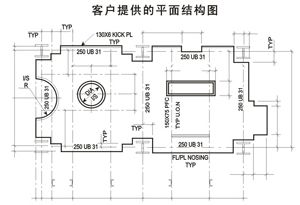

指定所需钢格板型号和面积，并提供尺寸和件数。在需要
大面积铺钢格板的区域，必须提供平面结构图，并标出： |
 |
所有尺寸。 |
|
支承钢梁的截面尺寸，位置和槽钢的开口方向。 |
|
需开孔或需常挪动的钢格板的位置和尺寸。 |
|
挡边板、前护板和异形接口的位置和尺寸。 |
|
|
 |
因钢格板扁钢常用间距为30mm、40mm,为减少加工时间，
降低损耗和成本，需按如下规定设计钢格板的排版尺寸： |
|
每条走道按总长度以每块板标准宽度995mm分块，两块之间 |
| |
考虑5-10mm间隙，用最末的一块补足余下的尺寸，见图A、图B。 |
如板宽不足995mm,应从《钢格板负载扁钢数量和公称宽度关系》
表中选用最接近的宽度，如890*1000LB的板应改为905×1000LB。 |
|
|
 |
|
| 采购指南： |
钢格板按平方米计价，踏步板按件计价，安装夹按套计价，挡边板按米
计价，水沟盖按套或米计价。 |
| 钢格板尺寸的表示：995（板宽度）×800LB（板长度） 20件。 |

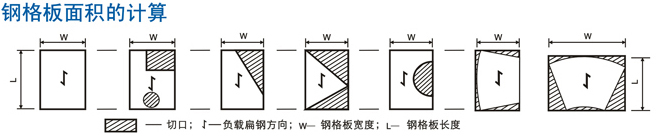

钢格板面积按毛面积计价，即按最大外围尺寸计算，包括开孔和缺口等，
详见《钢格板面积的计算》。 |
注明踏步板的型号、件数和尺寸，及表面处理和侧边是否倒角。
|
|
  |
|
|
|
|
|
| |
|
|
 |
 |
|
 |
|
 |
|
|
